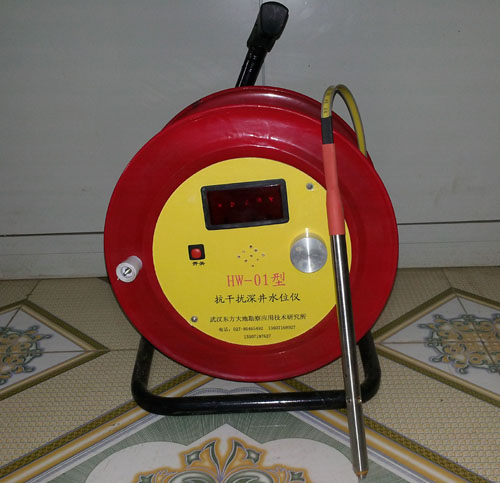

HW-01型抗干扰深井水位仪说明

一、 用途：

HW-01型抗干扰深井水位仪适用于测量供水管井、钻孔、地下水位的观测或土石坝的坝体的浸润线的人工巡检，江河、湖泊、明渠、水电站、水文站、水厂、水库、水池、水塔等水位。

二、特点：

在水文地质凿井、钻孔抽水过程中，动水位随着抽水过程而下降且变化速率较大，由于动水位下降过快，上下层补给形成漏斗，加上孔壁射水，因此很难测出真实的动水位，一直以来是很棘手的问题。

HW-01型抗干扰深井水位仪解决了这一大难题，它不受任何射水、喷水、淋水的任何干扰，能测到真实的动水位。该仪器直观清晰，性能稳定可靠，测试精度高，有较高的稳定性，灵敏度高，功耗低、响应速度快、是抗干扰性能超群的深水、深井、深海水位仪，使用方便，便于操作，携带方便。

三、技术参数：

1、测量精度： 1 mm;

2、传 感 器: 直径 Ø20mm, 长度210 mm；

3、测量深度:100m，信号线带钢尺。

4、工作电压：直流3.6V(充电电池)。

四、配置：

1、不锈钢水位探头1个 2、钢尺电缆 3、小绞车一台 4、充电插1个

五、使用方法:

测量时按下电源开关，电源指示灯发亮，此时手拿钢尺电缆，将水位仪探头放入井管内，当探头的触点接触到水面时，绞车内的接收系统的音响器即会发出连续不断的报警声，同时水位指示灯滚动闪烁，此时应缓慢地收放钢尺电缆，以便仔细地寻找到瞬间发音信号的确切位置后，读出井口上钢尺电缆上的尺寸就是水位距孔口的深度。测试完后切记关掉电源开关。

六、注意事项：

1、测量探头禁止触及硬物，小心轻放。

2、使用完后要清洗、擦干传感器，以便于下次使用。

3、报警声减弱或滚动闪烁灯光不够亮时，表明电量不足，要对仪器充电。充电方法是将电源开关置于“关闭”状态，插上交流电220V电源插头充电（仪器充电灯是红色表明充电，绿色表明电已充好）。

武汉东方大地勘察应用技术研究所

电话：027-86465492 13607168927 13507197627
