HW傻瓜型钻孔窥视仪、井下电视大全
|
|

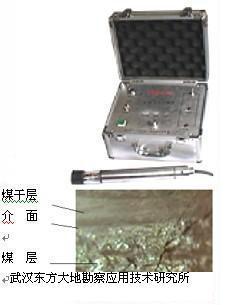

(一)HW-35型小口径钻孔窥视仪可清晰的探察地质结构、岩层走向，介面、断层、裂隙、破碎带、溶洞等地质机理状态，定性定量的提供分析资料。HW-35型煤矿井下钻孔煤层厚度窥视仪，是专为煤矿井下打有许多不同方位角的小口径钻孔，这些小口径钻孔是为了安全释放上部各煤层的瓦斯，并将瓦斯回收合理开发利用，就是利用释放瓦斯的钻孔，用窥视仪探察各煤层的界面和厚度，以及地质构造而研制的。对各方倾角、仰角、水平角、垂直角、全方位任何角度的小口径钻孔均能窥视，由连杆输送探头，垂直钻孔观察时由电缆牵引探头。探头可水平360度左右旋转、焦聚可调、图像可放大、门形三级色冷光源，探头是不锈钢外壳，直径φ35mm×长360mm，电缆φ7mm，全套仪器直流供电（5号可充电池，装于地面控制箱内）图像可上下、左右任意选择换位。测试时可用数码摄录机代替录像机和监视器，全套仪器的小巧轻便实用，适用于煤矿井下钻孔，煤层厚度和煤层介面（见上图）及各类地质岩层结构的探测，定性定量的窥视出真实的技术资料，此仪器目前处于世界领先。
|

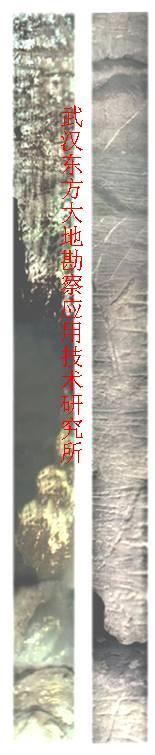

.jpg) 利用HW-35系列钻孔窥视仪探测的地质钻孔的地层柱状图。可真实对破碎地层和溶洞看的清清楚楚给你提供优如岩芯的地质报告
。 |
|
|
(二)HW-35A型直径φ35mm长270mm，可左右360度旋转，焦聚可调，三级色冷光源直流供电，监视器图像可左右上下换位。适用于口径大于φ35mm以上到φ200mm以内的任何钻孔窥视。
|
|
|
（三）HW-35B型除具有HW-35A型的功能外，采用了双摄像头顾具有能观察方位角，精度±度。图像和方位角可互相转换即画中画，可配录像机或者数码摄录机来记录图像和方位，特适用于小口径地质钻孔结构探查。
|
|
|
|
（四）HW-75型窥视仪，除具有HW-35A型的功能外，是用交流供电，照明是在探头外的防护罩内，360度水平左右旋转，焦距、灯光可调，适用于75mm以上口径各类钻孔的探察。测试时监视器上并显示出年月日时分秒及探头观测深度。
|
所有各种型号的井下电视和窥视仪均可配以下附件：
① 探头
② 电缆
③ 控制器
④ 监视器
⑤ 录像机
⑥ 带录放像功能的数码摄录机（有数码摄录机可省去④、⑤项）
⑦ 电脑
⑧ 彩色打印机
|
|
|
(五)HW-25型向前直视钻孔管道，窥视仪探头为不锈钢外壳，直径φ25mm×长度φ70mm，特殊强冷光源。5号可充电池供电。适用于直径大于φ25mm以上的钻孔及管道内观察真实状态。探头向下探测时由电缆牵引。水平或仰角观测时探头由导杆迁引。观察的图像可在监视器上自动上下和左右换位。
|
|
|
（六）HW-73A型井下电视，不锈钢外壳，带有随井孔口径能自行大小变化的导正环，探头直径φ73mm，长380mm，电缆内带钢丝，测水下800M深。探头采用了最新高清晰度480线CCD自动变焦摄像头，超特强冷光源、微型司服系统等世界先进技术，可360度水平左右旋转，亮度可调，地面控制器监视器探头直流供电，镍镉可充电池（铅笔盒大小，装在控制器内）充一次电可连续使用4小时，也可交、直流两用。监视器采用真彩液晶8寸屏，观测时在监视器边缘显示出探头所观察深度，并同时显示出年月日时分秒，图像可自动上下、左右位置互换。结构合理、清晰度高、不易损坏、操作简便、一看就懂、人人会用的实用新型设备。适用于水井钻孔孔壁状况的观察及地质钻孔的结构等。
|
|
|
（七）HW-73B型双摄像头钻孔电视，除具有HW-73A的所有功能及外形相同外，采用了双摄像头双光源，除水平观察360度旋转外可垂直向下观察，探头长度400mm，亮度可调。直流供电，水下800M深，即能观察井壁又能观察井底，特适用于孔径大于φ73mm以上对水井治理及地质钻孔状况观察。
|
|
|
（八）HW-73C型除具有HW-73A的所有功能外，并装有双摄像头圆球式罗盘，从垂直零度到90角的斜孔均可测试，指示出所观察图像的方位角。监视器显示出画中画，并可互相转换。HW-73B除能代替HW-73A型外，特别适用于地质钻孔和斜孔、水平孔的地质结构，如岩石界面、断层、裂隙、破碎带、溶洞等的定性定量的地质资料。
|
|
|
|

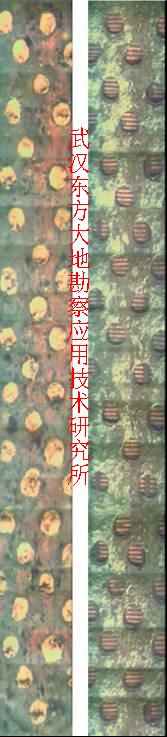

 修井前 修井后

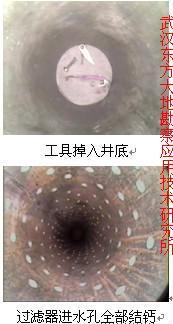

用本所独家研制的过滤器除钙器，使无水的废井复活成新井。用井下电视观察录制的修井前、后对比柱状图，详细修井请点击“高科技修井使病井废井能复活”。
|
|
|
（九）HW-73D型综合测试仪，除具有HW-73A和HW-73C的所有功能外，双高清晰度摄像头，适用于钻孔高精度测斜、测量精度，顶角0.01度，方位角为±0.5度，在监视器上不但清晰的看到画面显示出钻孔的斜度和显示出方位角，而且还能看到探头在钻孔中所处的空间位置及岩层的画面。一机多用，此仪器处于世界领先水平，获得国家发明专利。
|
|
|
（十）HW-110A型功能与HW-73B型相同外，交流供电光源是石英灯照明。适用于孔径大于φ110mm以上的任何钻孔观察。
|
|
|
（十一）HW-80型万向水下电视不锈钢外壳及长圆头特制玻璃筒，直径为80mm长为310mm。光源是超特强冷光源、亮度可调，摄像头为高清晰度480线CCD自动变焦摄像头，在圆型玻璃筒内，摄像镜头可上下左右随意可调。全方位观察无死角、无遮挡，适用于各式水井和钻孔内的观察。
|
|
|
（十二）HW-110型万向水下电视，除具有HW-80型功能外，不同处是采用了石英灯热光源，亮度可调，灯光装在探头外。灯的护罩为φ110mm交流供电，适用各种钻孔的探察外，特适用于清水湖泊和海水下观察。照明可换小型水下探照灯。
|
|
|
（十三）HW-73E电筒式井下电视，只能往下看，高清晰度480线CCD摄像头，配用广角镜头，直流供电，探察井筒、过滤器及井底状态，是一种简易井下电视。
|
|
|
（十四）HW-110B型，除具有HW-73E的功能外，是用交流供电，照明装在探头外的护罩内，防护罩直径为110mm，亮度可调，修井专用电视。
|
|
